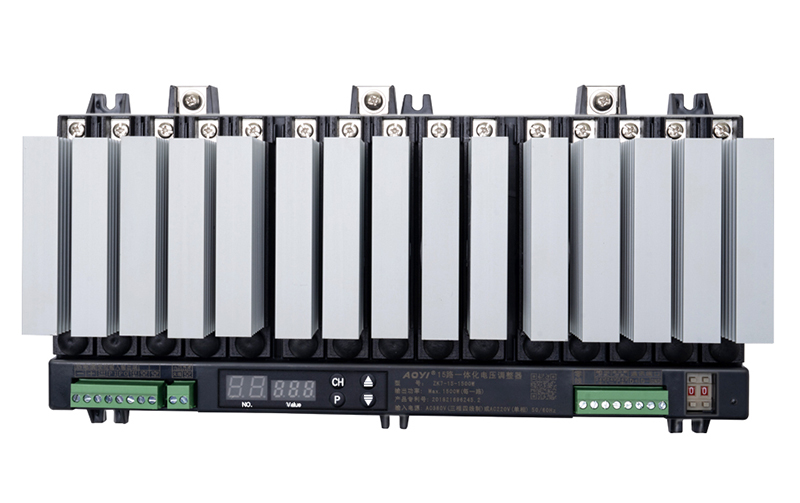

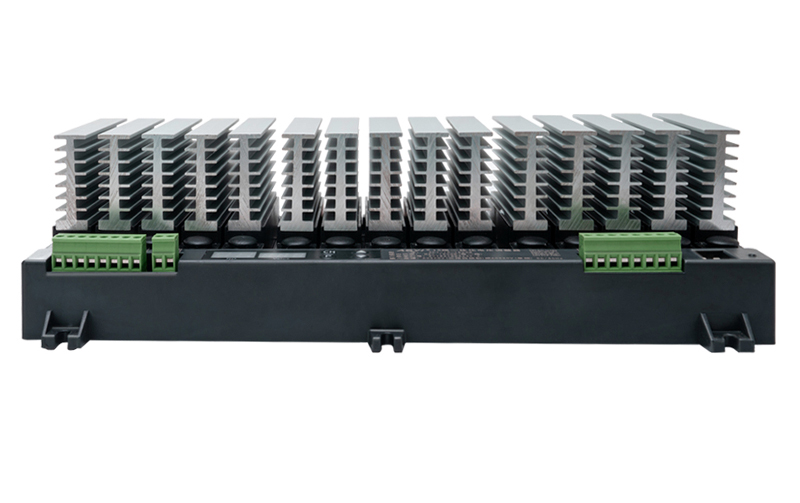

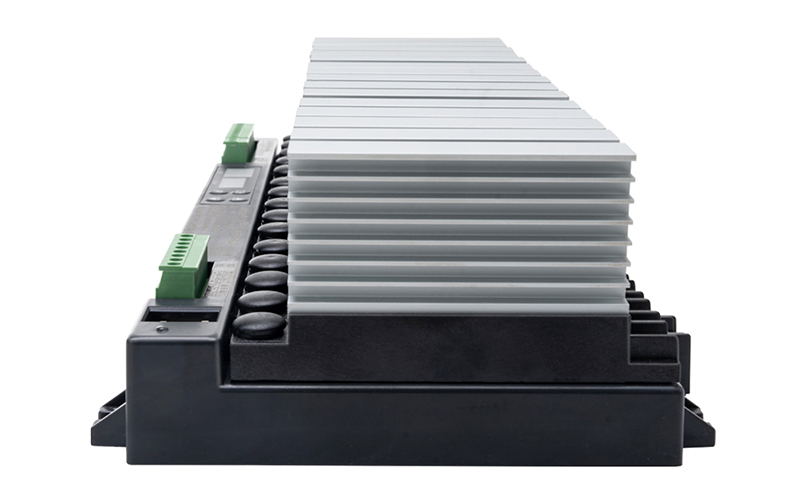

※ZK7-15通道電壓調整器是以單片機為核心，移相調壓(穩壓)或過零調功(穩功)輸出任意選擇,移相和觸發的方式改變負載上的電壓值,可對負載上
電壓進行連續調節;過零調功輸出則根據所設的功率百分比值作相應的通斷輸出,可選擇均分輸出或連續輸出兩種工作方式,由于調壓器采用深度電
壓負反饋，使得本組調壓器具有極佳的穩壓/穩功性能，具有良好的調整線性.
※調壓器可以單相接入也可三相接入，三相時負載必須共零線。調壓器具有15通道輸出，三相使用時，A相、B相、C相各對應5條通道，每條
通道的輸入端接有保險絲保護裝置,故可直接接負載,直接調節改變阻性負載上的電壓來實現控溫,如加熱瓦.
※每個調壓器可單獨使用，也可組合使用，組成一個系統，本調壓器自帶顯示功能,也可與觸摸屏直接相聯，調壓器采用 RS485總線接口及通用
Modbus -RTU通訊協議，使接線更方便簡潔,觸摸屏調用更方便。
※本調壓器的設置，可通過自帶按鍵開關進行設置,數碼管顯示功能(具體操作可參考后面相關敘述),與觸摸屏相連接通訊時,所有參數和控制等操
作亦可采用上位機控制，所設置的參數及功能二者相同。可單個通道控制開或關， 也可一鍵控制全部通道的開或關，方便高效.
※本調壓器組相互之間可用于聯動控制功能,即既可作主控輸出也可用受控(具體控制參考后述).具有精度高、抗震性強、可靠性好、抗干擾能力
強等優點.廣泛適用于吸塑機等機械設備的溫度調節。
外形及安裝尺計 (單位:mm)
通信地址及參數功能說明
3.1、通信站號的設置:采用兩位BCD撥碼開關實現,站號范圍1~99 ( 設為0時關閉通訊功能 )
3.1.1:上位機地址分配編號若不屬"0"地址開始的,請在下述寄存器地址基礎上加"1"
3.2、功能碼:
3.3、通訊參數及系統參數說明及地址表
3.4、用戶參數功能說明及地址表(數碼管顯示符未標注的則是此參數不支持顯示功能)
3.4(續)、用戶參數功能說明及地址表
3.5、聯動控制及相關參數功能說明及地址表
3.5(續)、聯動控制及相關參數功能說明及地址表
